Joulututoriaali

Tämä joulututoriaali on tarkoitettu aloitteville 3ds maxin käyttäjille. Tutoriaalissa käydään läpi mm. line-työkalun, lathe-modifierin ja reactor clothin käyttö.
1. osa

Käynnistä 3ds max (tai vaihtoehtoisesti ylävalikosta File » Reset). Mene Front viewiin ohjelman oikeassa alakulmassa olevan tyokalu_1.png (298 bytes) nappulan avulla.

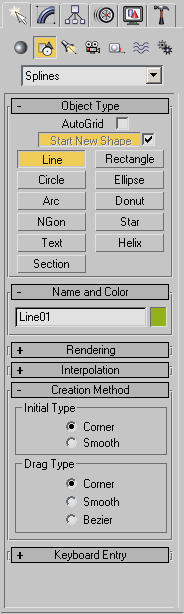

Valitse line-työkalu.

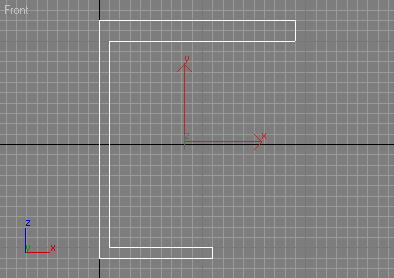

Piirrä Front-viewiin line-työkalun avulla seuraavan kaltainen kuvio. Snaps Togglesta tyokalu_2.png (1210 bytes) saattaa olla apua tässä vaiheessa.

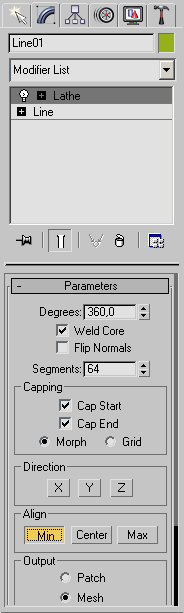

Lisää Lathe-modifier seuraavilla ominaisuuksilla.

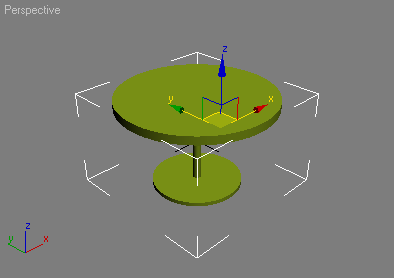

Tuloksena pitäisi tulla suunnilleen tälläinen malli.




Lathe-modifier (ns. sorvi) on erittäin käytännöllinen erilaisten symmetrisen kappaleiden tekemiseen. Itse kokeilemalla ja harjoittelemalla huomaat kuinka käytännöllinen Lathe-modifier on. Lathe-modifieria kannattaa käyttää mm. pöytiin, renkaisiin, pulloihin, laseihin. Kokeile itse! Tässä muutama esimerkki mitä lathella saa aikaiseksi (kappaleissa on lathen lisäksi materiaali).

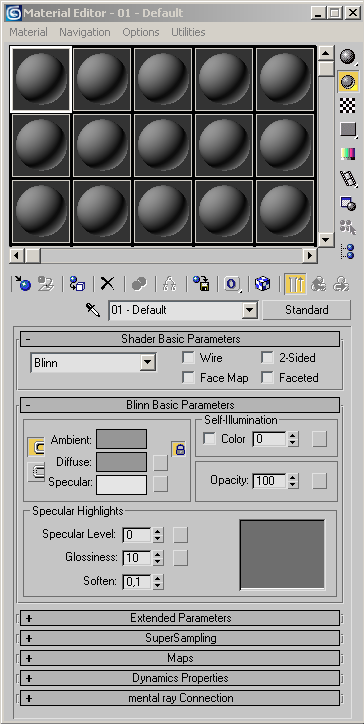

Seuraava työ on lisätä pöytään puumateriaali. Itse käytin maxin valmiita puumateriaaleja (Wood_Oakgrtrt). Materiaalin asettaminen kappaleeseen (eli tässä tapauksessa pöytään) tapahtuu helposti valitsemalla ensin materialisoitava kappale. Paina m-näppäintä päästäksesi materiaali-editoriin.

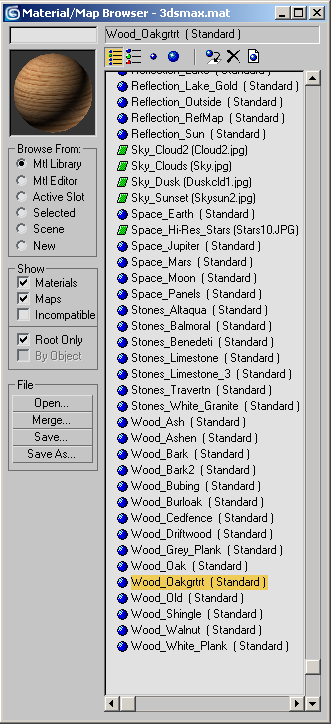

Paina tyokalu_4.png (433 bytes) painiketta päästäksesi tarkastelemaan jo olemassa olevia materiaaleja. Kaksoisklikkaa Wood_Oakgrtrt ( Standard ) materiaalia.

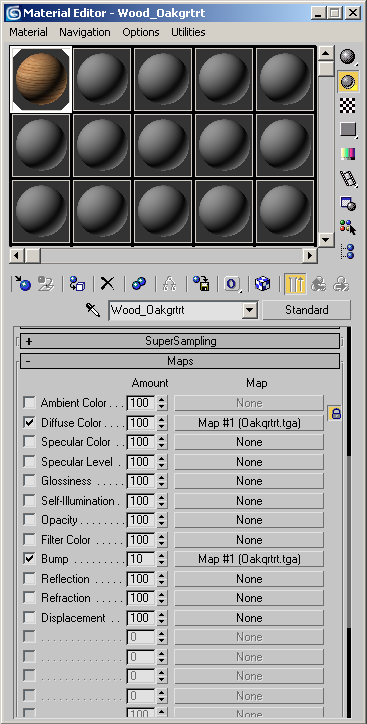

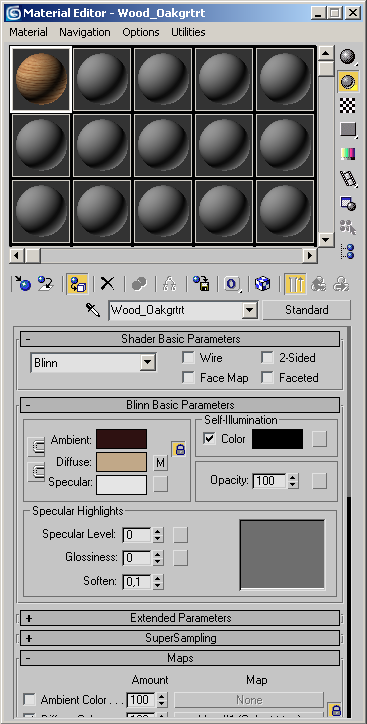

Materiaali-editorin pitäisi päivittyä seuraavan kaltaiseksi




Paina tyokalu_5.png (505 bytes) asettaaksi materiaalin kappaleeseen. Tälläinen on itselläni malli rendeerattuna.


Kuvasta kuitenkin huomaa kuinka materiaali ei kuitenkaan asetu malliin aivan oikein. Ei oikeat puupöydät näytä tuollaiselta. Itse muuntelin materiaalia vähän.

Alkuperäinen

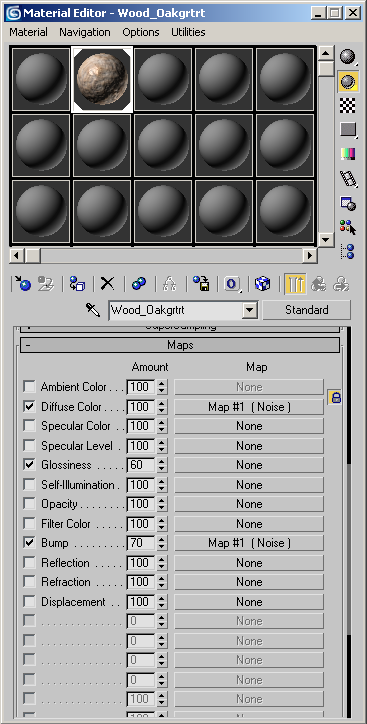

Muunneltu


Diffuse Color ja Bump on korvattu Noise-mapeilla. Noisen color1# kohtaan on bitmappina asetettu Oakqrtrt.tga. Myös pientä hienosäätöä on tehty mm. noisen fractaalissa.

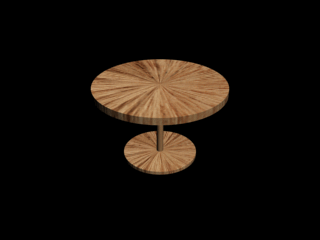

Tässä rendeeraus


Ei aivan täydellinen (itseasiassa ei lähelläkään täydellistä), mutta ei sen tarvitsekaan olla. Tämä tutoriaali ei keskity materiaaleihin, vaan erilaisiin perustekniikoihin. Senpä takia materiaalien kanssa pelehtiminen ei ole tärkeää. Mikäli et osaa itse muokata materiaaleja, ei hätää. Pääasia, että osaat itse asettaa materiaalin kappaleeseen - valmiita materiaaleja on runsaasti saatavilla.

Materiaalien käyttö on kuitenkin hyvä opetella heti alusta alkaen. Tässä on erilaisilla materiaaleilla tässä tutoriaalissa käytetty pöytä.

1. osan lopputulos
